Геодезический мониторинг деформаций зданий и сооружений: как контролировать безопасность конструкций

Геодезический мониторинг — это система регулярных измерений, которая помогает отслеживать, как меняются здания и сооружения в процессе строительства, реконструкции и эксплуатации. Он позволяет вовремя обнаружить осадку, крен, сдвиг, отклонение конструкций и другие признаки, способные привести к дорогостоящему ремонту или аварии.

Статья будет полезна заказчикам, застройщикам, техническим специалистам и владельцам недвижимости. Вы узнаете, зачем нужен геодезический мониторинг деформаций, какие методы применяют инженеры, как составляют программу работ и почему контроль важен не только на стройке, но и после ввода объекта в эксплуатацию.

Что такое геодезический мониторинг зданий и сооружений?

Геодезический мониторинг представляет собой комплекс систематических работ по контролю положения объекта в пространстве. Специалисты выполняют измерение высот, координат и геометрических параметров, а затем сопоставляют текущие данные с проектными значениями и предыдущими циклами наблюдений.

Основная цель работ — определить, возникает ли деформация, с какой скоростью она развивается и не превышает ли допустимый допуск. Геодезический контроль применяется для жилых домов, промышленных объектов, мостов, башен, резервуаров, подпорных стен, тоннелей и других ответственных объектов.

Геодезический мониторинг деформаций особенно важен, когда рядом ведется новое строительство, разрабатывается котлован или меняется гидрогеологическая ситуация. Даже небольшое перемещение грунта способно повлиять на фундаменты существующей застройки и вызвать нежелательных последствий для несущих элементов.

Какие задачи геодезического мониторинга решаются на объекте?

Задачи геодезического мониторинга зависят от типа объекта, стадии проекта и инженерных условий площадки. На практике наблюдение позволяет контролировать осадку основания, крен высотного объекта, сдвиг подпорной конструкции, горизонтальные перемещения стен и вертикальный прогиб перекрытий.

Важная задача — своевременно выявлять опасные изменения. Если измерения деформаций показывают ускорение осадки или увеличение крена, заказчик и проектировщик получают основания проверить состояние фундамента, грунт, водоотведение и несущих конструкций. Это позволяет предотвращать развитие повреждений до того, как появится критический дефект.

Кроме того, геомониторинг используется для подтверждения соответствия фактического состояния объекта проектным решениям. Результаты помогают выполнять инженерный расчет, уточнять прогноз, документировать влияние строительных работ на соседнее сооружение и принимать обоснованные технический решения.

Какие деформации зданий и сооружений контролируют чаще всего?

Наиболее распространенная деформация — осадка, то есть вертикальное перемещение объекта вниз вследствие уплотнения или перераспределения нагрузки в основании. Неравномерная осадка опаснее равномерной: разные части здания опускаются неодинаково, из-за чего возникают трещины, перекосы и напряжения в строительных конструкциях.

Также специалисты отслеживают крен — отклонение сооружения от вертикали. Его определяют для башен, дымовых труб, мачт, высотных зданий, опор и резервуаров. При обследовании фиксируется угол наклона, сравнивается динамический характер изменений и оценивается, сохраняется ли допустимый уровень отклонения.

Отдельно контролируются горизонтальные смещения, сдвиг, прогибы и раскрытие стыков. Комплексный мониторинг деформации зданий учитывает, что одно изменение может быть связано с несколькими факторами: ослаблением грунта, ошибками при возведении, вибрациями, изменением уровня подземных вод или дополнительной нагрузкой на конструкция.

Когда требуется геодезический мониторинг при строительстве?

Геодезический мониторинг необходим до начала строительства, во время выполнения работ и на отдельных этапах после завершения возведения. До разработки площадки специалисты могут выполнить исходный замер, зафиксировать положение контрольных точек и определить начальные отметка объекта.

Особое внимание требуется при строительстве в плотной городской среде. Если поблизости расположены жилые дома, историческая застройка, инженерные сети или другие здания и сооружения, разработка котлована может вызвать перераспределение напряжений. В таких условиях геодезический контроль помогает оценить влияние работ на окружающий массив грунта.

Периодичность зависит от риска и темпа работ. В активный строительный этап наблюдение может проводиться еженедельно, ежедневно или после значимых операций, например разработки котлована, устройства фундамента, монтажа каркаса либо изменения нагрузки. При стабильной ситуации интервалы между циклами увеличивают.

Зачем выполнять мониторинг во время эксплуатации сооружения?

Эксплуатация не означает, что состояние объекта перестает меняться. Сооружение продолжает воспринимать нагрузки, реагирует на сезонные колебания температуры, увлажнение грунта, вибрации транспорта, перепланировки и изменения в окружающей застройке. Поэтому геодезический мониторинг актуален для крупных и потенциально опасных объектов на протяжении всего срока службы.

Особое значение контроль имеет для объектов, где возможна постепенная деформация: мостов, высотных комплексов, производственных зданий, гидротехнических сооружений и объектов с тяжелым оборудованием. Регулярное наблюдение позволяет увидеть тенденцию раньше, чем она станет заметна визуально.

Для эксплуатации зданий результаты работ важны как документальное подтверждение технического состояния. Если возникает спор о причинах повреждений или требуется реконструкция, исторические данные измерений помогают установить, когда началось отклонение и как менялась его величина по времени.

Как проводится геодезический мониторинг деформаций?

Проведение работ начинается с изучения исходной документации: проектных решений, результатов инженерных изысканий, данных обследований и требований технического задания. Затем специалисты выбирают методику, определяют число контрольных точек, устанавливают марки и создают план наблюдений.

На объекте устанавливаются деформационных марок, осадочных марок, реперов и других элементов измерительной сети. Каждая точка должна быть размещена там, где она отражает поведение конструкции: на стенах, колоннах, фундаменте, цоколе, опорах или отдельных участках сооружения.

После этого выполняются геодезические наблюдения с заданной периодичностью. Данные обрабатывают, сравнивают с предыдущими циклами и с проектными ограничениями. Если обнаружено превышение допустимый значений, специалисты информируют заказчика, а проектная организация определяет необходимые меры.

Какие приборы применяют для геодезического мониторинга?

Для контроля осадки применяют высокоточное нивелирование, в том числе метод геометрического нивелирования. Нивелир помогает определить разность высот между реперами и маркам, а затем установить, изменилась ли отметка конкретной части здания относительно стабильной основы.

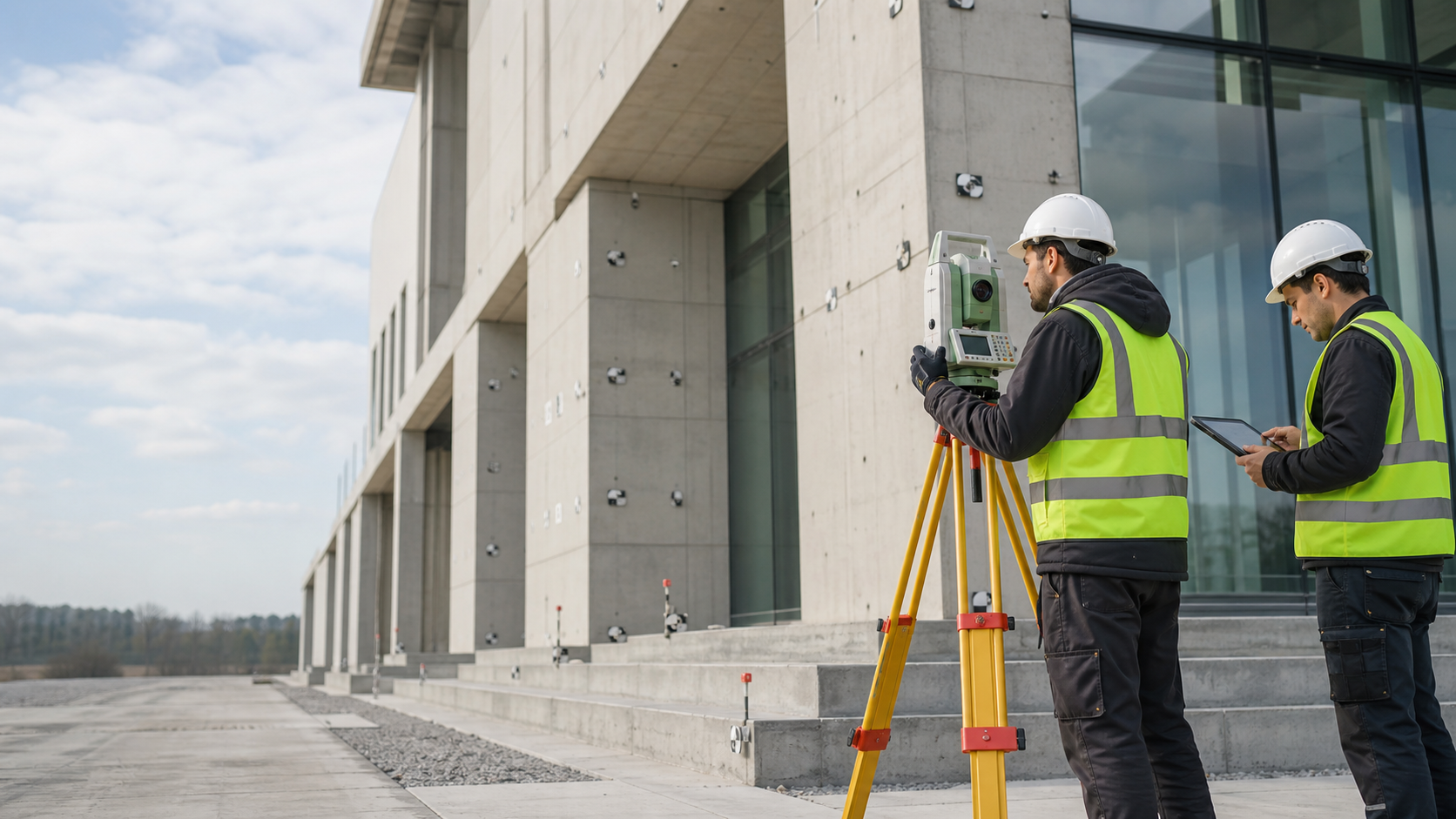

Тахеометр используют для определения координат и контроля пространственного положения элементов. Прибор эффективен, когда нужно оценить крен, сдвиг, отклонение фасада или смещение опоры. В зависимости от точности задачи также применяются GNSS-оборудование, лазерное сканирование и фотограмметрические технологии.

Автоматизированный геомониторинг может включать датчиков, которые постоянно фиксируют наклоны, вибрации, раскрытие трещин и давление. Датчик способен передаваться данные на сервер в автоматическом режиме. Такой подход полезен там, где требуется круглосуточное наблюдение или оперативная реакция на изменение параметров.

Как контролируют осадку фундаментов и крен высотных объектов?

Осадка фундаментов контролируется по системе реперов и марок, размещенных на объекте. Нивелирование выполняют по заранее установленному маршруту, чтобы снизить влияние случайных погрешностей. По итогам каждого цикла определяется осадка каждой марки, средняя величина и неравномерность перемещений.

Крен высотный конструкций оценивают по координатам верхней и нижней частей объекта либо по серии измерений характерных точек. Далее рассчитываться угол наклона и направление перемещения. Если данные показывают устойчивый рост крена, необходимо проверить состояние основания, нагрузки, работу фундамента и возможные деформационные процессы в грунте.

Для надежной интерпретации одного замера недостаточно. Нужны повторные измерение и сопоставление результатов за несколько циклов. Именно динамика позволяет отличить случайную погрешность от реального процесса и подготовить инженерный расчет развития ситуации.

Как составляется программа геотехнического мониторинга?

Геотехнический мониторинг формируют на основании категории сложности объекта, свойств основания, типа сооружения и характера ближайшей застройки. В программу включают геодезические работы, контроль грунтовых условий, наблюдение за котлованом, фиксацию уровня подземных вод и оценку влияния на соседние здания.

В технического задания обычно определяют состав работ, точность, периодичность, размещение контрольных точек, перечень приборов и форму отчетности. Также устанавливают пороговые значения: нормальный, предупредительный и критический уровни. При достижении каждого уровня заказчик получает понятный алгоритм дальнейших действий.

Программа должна учитывать нормативный документы, требования гост, проектный расчет и результаты инженерных изысканий. Универсальной схемы не существует: для одного объекта достаточно периодического нивелирования, а для другого необходимы автоматические датчики, маяк на трещине и постоянный контроль состояния массива.

Что входит в технический отчёт по результатам наблюдений?

По завершении цикла составляется отчёт, содержащий исходные сведения, описание методики, данные оборудования, схему сети, таблицы результатов и выводы. Документ показывает, где расположены марки, какие измерения выполнены и насколько изменились координаты или высотные отметки.

В отчёты включают графиками изменения осадки, крена и горизонтальных смещений. Они позволяют быстро понять, является ли процесс стабильным, затухающим или ускоряющимся. При необходимости составляются прогнозы развития деформации и рекомендации по дополнительному обследованию.

Качественный технический документ должен содержать не только цифры, но и их инженерный смысл. Например, если деформация остается в пределах нормы, это фиксируют с указанием фактических значений. Если есть риск превышение, исполнитель рекомендует увеличить частоту наблюдений, проверить дефектов и привлечь проектировщика.
